picturelight – die flexible Flächenlichtlösung
in Ihrem Wunschformat
Aufbau und Rastertechnologie
picturelight - Leuchtrahmen wurden konzipiert für den Einsatz im Innenraum. Sie sind nicht geeignet für den Außeneinsatz.
Das extrem dünne Flächenlicht bietet in jedem Format eine homogene Ausleuchtung. Die Lichteinstrahlung erfolgt mittels LED über die Kanten einer gerasterten Acrylscheibe. Die für jedes Format gleichmäßige Ausleuchtung ist möglich durch die eigens von uns entwickelte Rastertechnologie. Für jede Größe eines Lightpanels berechnen wir das optimale Raster zur Lichtübertragung individuell und übertragen es auf eine Acrylscheibe. Das macht die picturelight LED Leuchtrahmen flexibel und ermöglicht Ihnen die Produktion in Ihrem Wunschformat.
Die maximale Größe der vollflächig leuchtenden picturelights beträgt 120 x 300 cm. picturelight-Leuchtrahmen werden von der MEGALAB Bildkommunikation AG in Köln produziert. Das erlaubt eine zeitnahe Lieferung, auch bei Einzelstücken und kleinen Stückzahlen und spart Kosten.

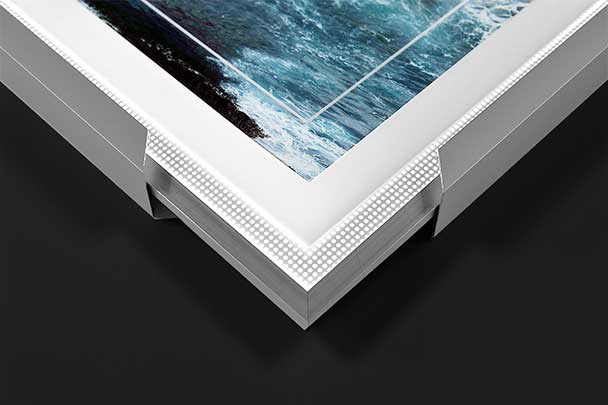

Querschnitt durch einen picturelight LED Leuchtrahmen
Mit einer Bauhöhe von nur 10 mm ist das LED Leuchtpanel extrem flach und lässt sich fast überall einbauen.
picturelight Stromanschluss
Bei unseren picturelight Standardformaten ist der Kabelausgang fest definiert. Bei Bildern im Querformat ist er unten rechts, bei Bildern im Hochformat unten links. Im Lieferumfang enthalten ist ein Steckernetzteil und ein Dimmer, der im Kabel integriert ist. Die Kabellänge beträgt 200 cm.
Der Stromanschluss für die individuell angefertigten picturelight Leuchtpanele erfolgt immer in Abstimmung mit Ihrer Anwendung. Den Kabelausgang können wir dort platzieren, wo er für Ihren Leuchtkasten am sinnvollsten ist.
Das Kabel darf an der Anschlussstelle ausschließlich in warmem Zustand gebogen werden und muss vor einer Zugbelastung geschützt werden.
Sie können es wahlweise mit Steckernetzteil oder mit offenen Drahtenden und separatem Netzteil (Möbeltauglich) erhalten. Dies ist wichtig für alle Einbauten, wie z.B.vollflächig hinterleuchtete Küchenrückwände, oder Einbauten Wandnischen oder Messe-Counter. Die Standard-Kabellänge beträgt 2 Meter. Abweichende Kabellängen sind auf Wunsch machbar. Die Anschlusskabel liefern wir in schwarz.
Dimmer für picturelight LED-Leuchtrahmen
picturelight LED Panels können in der Helligkeit variabel eingestellt werden.
In der Standardausführung liefern wir hierzu einen einfachen Dimmer mit, der in das Kabel integriert ist.
Zum individuell gefertigten Lightpanel gehört eine Fernbedienung zur Steuerung der Bildhelligkeit. Die praktische zusätzliche Wandhalterung verhindert, dass die Fernbedienung verloren geht. Wünschen Sie davon abweichend lediglich einen Ein- / Ausschalter oder gar keinen Schalter, geben Sie dies bitte in Ihrer Bestellung an.

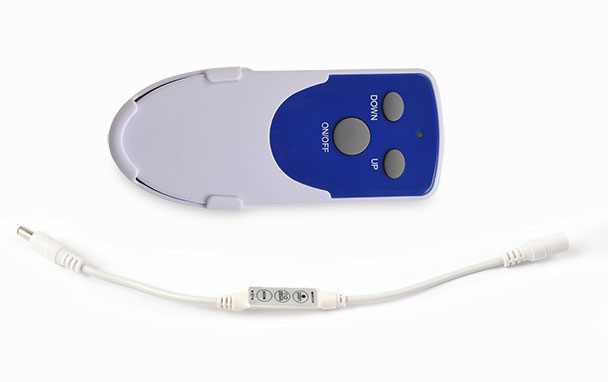

Oben: Mit der handlichen Fernbedienung schalten Sie Ihr Leuchtbild ein und aus und regulieren die Helligkeit.
Unten: Das unauffällige Steuergerät ist in der Standard-Ausführung der LED Leuchtpanels in das Stromkabel integriert

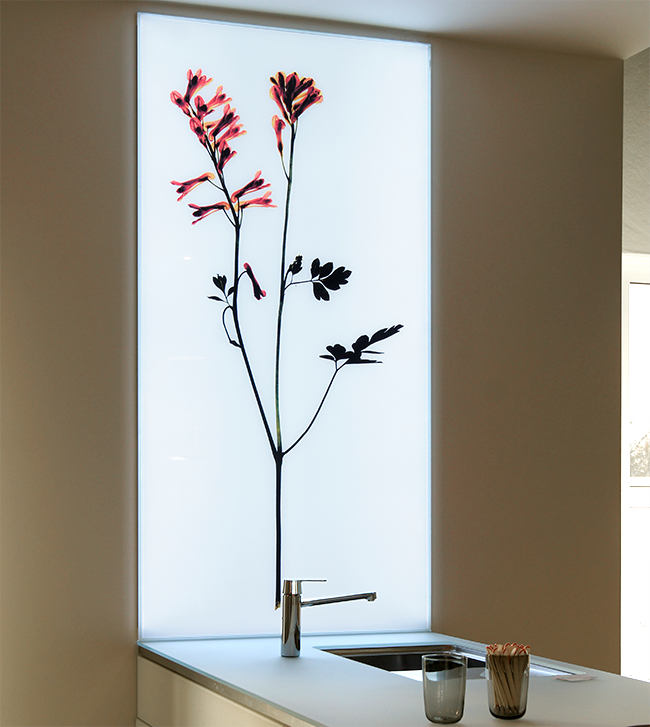

Eicrichtungsidee für Küchenrückwände: In diesem Beispiel wurden RGB-LEDs eingesetzt, so daß die Hintergrundfarbe individuell einstellbar ist.
picturelight Einbau
picturelight LED-Panels lassen sich problemlos verbauen. Sie können es z. B. in Möbel- oder Ladenbaukonstruktionen, als vollflächiges Flächenlicht hinter Küchenrückwänden oder eingelassen in Wandaussparungen anbringen. Die Konstruktion sollte aber so erfolgen, dass das picturelight grundsätzlich zugänglich bleibt, eine Luftzirkulation gewährleistet ist, und ein Austausch der LEDs möglich ist. Entsprechend sollten sie in einer Nut geführt oder ein Aluminiumprofil gestellt werden. Hinterleuchtete Küchenrückwände können auf die Arbeitsplatte gestellt, unten mit einer Silikonfuge versehen und oben mit Winkeln am Unterschrank angebracht werden. Achten Sie hierbei bitte darauf, dass kein säurehaltiges Silikon verwendet wird.
Der elektrische Anschluss muss, sofern kein Stecker oder Steckernetzteil mitgeliefert wird, von einem Elektriker vorgenommen werden. Eine Gewährleistung bei starker Wärmeentwicklung und hieraus resultierenden Folgeschäden, bedingt durch nicht fachgerechten Einbau, übernehmen wir nicht.
picturelight Pflegehinweise
Bitte fassen Sie nicht ohne Handschuh auf die Leuchtfläche Ihres LED Leuchtpanels. Die Fingerabdrücke, die hierbei entstehen, führen zu einer „Wolkenbildung“ in der Ausleuchtung. Falls erforderlich, kann die Acrylscheibe mit Kunststoffreiniger oder Feuerzeugbenzin gereinigt werden. Verwenden Sie bitte kein Spülmittel und keinen Glasreiniger. picturelight Leuchtkästen benötigen darüber hinaus keine besondere Pflege.
Technische Ausstattung picturelight basic
Technische Ausstattung picturelight auf Maß:
- Einsatz nur im Innenraum
- Bautiefe zwischen 10 mm und 13,5 mm, abhängig vom Endformat
- Größe - individuell nach Kundenwunsch
- Maximalformat 120 x 300 cm
- Acrylpanel mit LED Lichteinspeisung über die Kanten
- Farbtemperatur standardmäßig 6500K +-500K (Andere Farbtemperaturen/Farben oder RGB auf Anfrage)
- Netzteil wahlweise als Netzstecker oder als seperater Trafo mit geringer Hitzeentwicklung (Möbeltauglich)
- Kabelausgang erfolgt nach Kundenwunsch
- Dimmer und Fernbedienung
